拓普科 TOPUKE 蓄电池在线监测系统（不含安装） TOPUKE1200-48V/2V/1

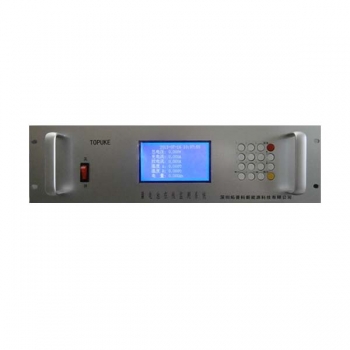

标准3U机箱前后面板图

概述：

TOPUKE1200蓄电池在线监测系统主要应用于发电厂、供电局、变电站等电力直流系统；通信公司的机房、基站；储能电站、太阳能、风电等用电单位；铁路供电变电站；金融、石油、化工、医院等企事业单位的UPS机房等后备电源使用场合，实时监测大容量蓄电池组的电池电压、内阻、充放电电流、剩余电量、电池健康状态等，并实时判断告警状态，发出声光报警，还可以用手机短信报警，保证蓄电池组可靠运行。

TOPUKE1200 蓄电池在线监测系统适用于以下电池系统：

24V、48V、110V、220V、380V、500V、800V电池组。不同类型的UPS电池组及储能电站，可大规模级联。可以监测管理铅酸蓄电池（包括胶体）、锂电、镍氢、镍镉电池。

监控系统构成：

蓄电池在线监测主机、监测系统上位机管理软件、电流和温度传感器、网络通信转换接口（选配）

系统功能：

● 实时监测电压、充放电电流、内阻、温度、电池容量、健康等级及各告警量

● 手动或定时测量电池内阻

● 核对性放电数据

系统特点：

● 实时监控：7*24小时的采集监控管理。

● 实时报警：可以配置为主动上报告警和主站提取告警。找出老化落后电池，立即报警。

● 模块化：可以灵活配置多种电压等级的电池组，多种机箱可供选择。

● 通讯：支持RS232 、RS485、支持LAN、远程集中管理。

● 高安全、高可靠性：采样端与通讯端采用光电隔离，安全可靠。全进口、工业级芯片，质量有保证。

● 独特的电池健康状态的诊断：给出最直接的判据，技术积累深厚，有技术特点。

● 数据保存：上位机软件可以大量长时间保存组端电压、单体电压历史记录、充放电电流历史记录、单体内阻历史记录、操作日志记录、报警记录。

● 可手机短信远程报警，满足无人值守站点的需求。

技术参数：

项目	精度	测量范围
组端电压	0.1%±20mV	0～800V
单节电压	0.1%±5mV	0～16V
充放电电流	±1%	0～500A
温度	±0.5℃	-40℃～+85℃
内阻	2%±20μΩ	0.01mΩ～1Ω
充放电电量	1%	0Ah～电池容量
