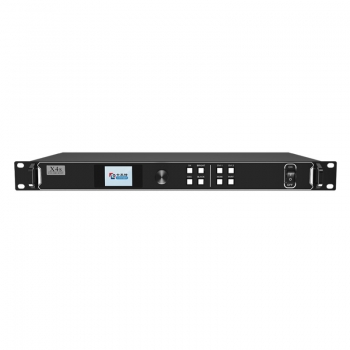

卡莱特 X4s 专业主控是专业级 LED 显示屏控制设备

接口示意

功能特性

·X2s 具有 2 类视频输入接口，包括1路HDMI，2路DVI；·X4s 具有 2 类视频输入接口，包括1路HDMI，2路DVI；

·输入分辨率：最高可达1920*1200@60Hz，支持分辨率任意设置；

·视频输出带载能力：260 万像素，最宽可达4096点，最高可达2560点；

·支持视频源任意切换，缩放和裁剪；

·支持画面偏移；

·双USB2.0高速通讯接口，用于电脑调试和主控间任意级联；

·支持亮度和色温调节；

·支持低亮高灰；

·支持HDCP1.1；

·支持卡莱特全系列接收卡，支持多功能卡、光纤收发器。

输入接口
HDMI	HDMI输入
DVI 1	DVI 1输入
DVI 2	DVI 2输入

输出接口
Port1/2/3/4	RJ45，4路千兆网口输出，4个网口可上下左右任意拼接

控制接口
USB_OUT	USB输出，用于 X4s 之间级联
USB_IN	USB输入，连接PC，用于调试参数

输入指标
端口	数目	分辨率规格
HDMI	1	HDMI 1.4标准，支持1920*1200@60Hz，支持HDCP
DVI 1	1	DVI 1.0标准，支持1920*1200@60Hz，支持HDCP
DVI 2	1	DVI 1.0标准，支持1920*1200，60Hz，支持HDCP
